ООО "Трест безопасности" является производителем генераторов высоконапорных пенных ВПГ-20 (П;С) «ШТОРМ ТБ» (ТУ BY 691068815.005-2025; сертификат соответствия ЕАЭС BY/112 02.01. ТР043 033.01 00527, выдан РЦСиЭ МЧС Республики Беларусь).

Назначение

Генератор высоконапорный пенный ВПГ–20 (П;С) «ШТОРМ ТБ» предназначен для получения воздушно-механической пены низкой кратности из водных растворов специальных пенообразователей (пленкообразующий, для подслойного тушения) при тушении пожаров нефти и нефтепродуктов в резервуарах методом подслойного тушения с помощью передвижной пожарной аварийно-спасательной техники (в т.ч. устройства оперативной врезки) или стационарных установок пожаротушения.

Вид климатического исполнения генератора: Т, У, ХЛ, М для категории размещения 1 по ГОСТ 15150.

Ассортимент продукции включает в себя следующие модификации: ВПГ-П и ВПГ-С

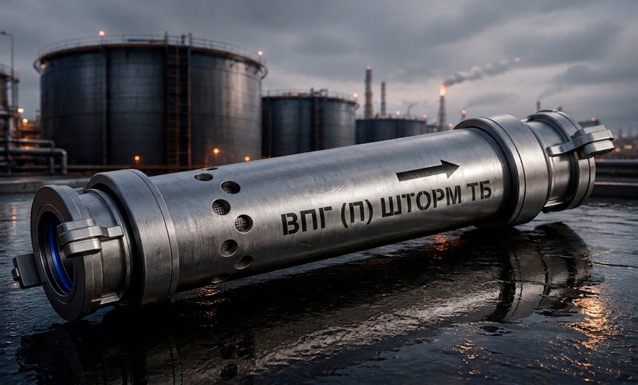

ВПГ-П – это переносная модификация генератора под соединительные элементы с различным диаметром условного прохода (например, головки муфтовые ГМ-80 или головки цапковые ГЦ-80).

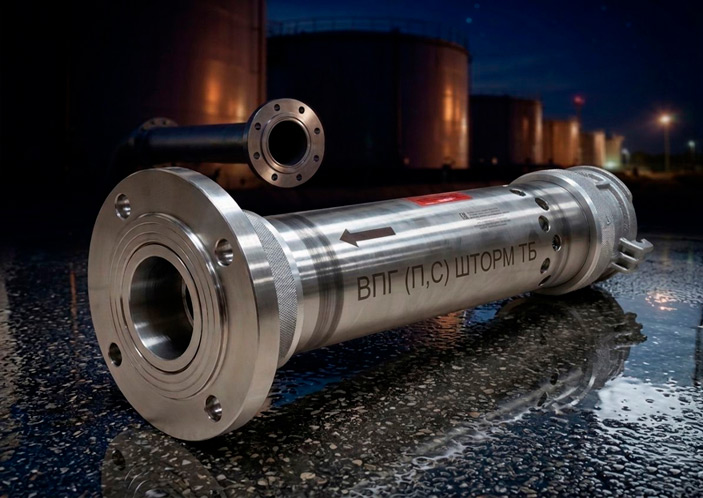

ВПГ-С – стационарная модификация генератора под фланцы.

Производительность генератора по воздушно-механической пене обусловлена его конструктивным исполнением и составляет 10, 20 или 30 дм³/с в пересчете на водный раствор пенообразователя.

Принцип работы

Между генератором и вводом в резервуар, при использовании для стационарных установок пожаротушения, необходимо устанавливать обратный клапан или задвижку во избежание утечки нефтепродукта. Задвижку следует открывать только после установления рабочего давления раствора пенообразователя перед генератором.

При применении генератора переносного на трубопроводе, ведущем к резервуару, обязательно наличие обратного клапана или задвижки между резервуаром и генератором.  Задвижку следует открывать только после установления рабочего давления раствора пенообразователя перед генератором. Генератор монтируется за обвалованием резервуара.

Движение огнетушащего вещества осуществляется по направлению стрелки на генераторе.

Варианты применения:

ВПГ (С) – применяется в стационарных автоматических системах методом подслойного тушения, через дозаторы напорного типа;

ВПГ (тип соединения: фланец-полугайка ГМ) – применяется, при наличии отвода от топливопровода (через задвижку либо обратный клапан) со стационарным соединением генератора через фланец. Передвижная техника подключается к генератору через полугайку (ГМ) и подает раствор специального пенообразователя для тушения.

ВПГ (П) переносной – применяется в двух вариантах:

• с использованием устройства оперативной врезки (УОВ) с пневматическим приводом;
• при наличии отвода от топливопровода с наличием полугайки ГМ (через задвижку либо обратный клапан) с соединением генератора через полугайку ГМ.

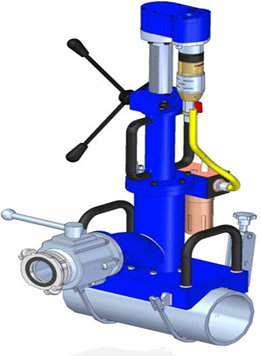

Высокопенный генератор с использованием УОВ с пневматическим приводом поставляется дополнительным комплектом к ВПГ. Устройство позволяет реализовать подслойный способ пожаротушения в случаях отсутствия или неисправности стационарных систем пожаротушения и (или) специальных трубопроводов для ввода пены подслойным способом.

Сменный уплотнитель выполняет функцию адаптера УОВИ к трубопроводу конкретного диаметра. Диаметр трубопровода (мм) обозначен на металлическом корпусе уплотнителя методом гравировки. Каждая единица УОВИ комплектуется одним или несколькими уплотнителями, диаметры (D159, D168, D219) которых указывает заказчик в заявке на поставку устройства.

При наличии отвода от топливопровода с наличием полугайки ГМ (через задвижку либо обратный клапан) с соединением генератора через полугайку ГМ.

Передвижная техника с генератором ВПГ (П) подключается к трубопроводу через полугайку (ГМ) и подает раствор специального пенообразователя для тушения.

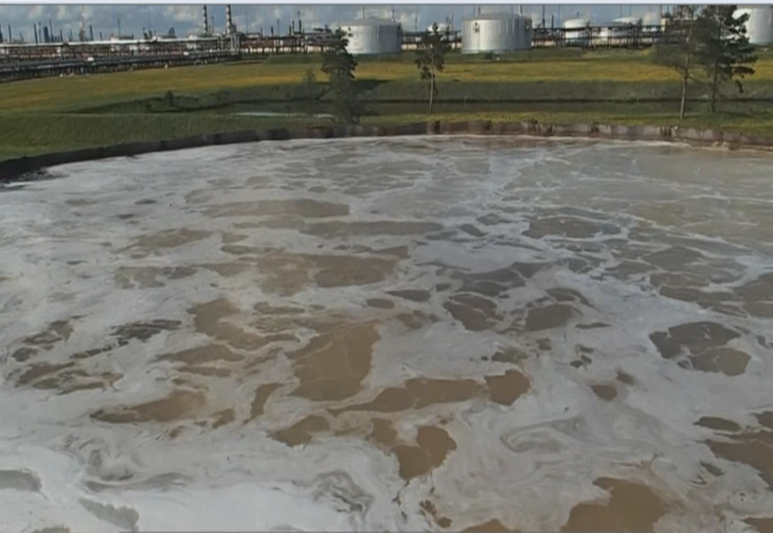

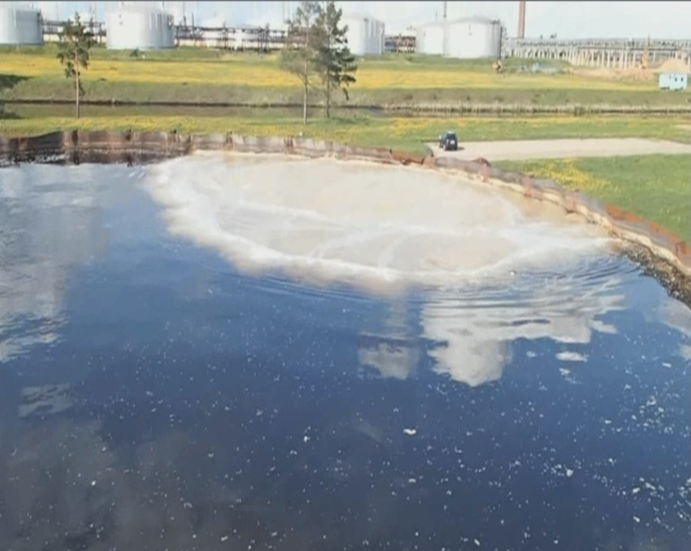

Примерный расчет огнетушащих средств при тушении пожара резервуара Sзеркала=400 м² одним ВПГ-20 (П,С) «ШТОРМ ТБ»: при пенной атаке в течении 15 минут, с обеспечением интенсивности 0.05 л/с*м² (для тушения нефти и прочих нефтепродуктов с температурой вспышки выше 28°С) расход 6% пленкообразующего пенообразователя для подслойного пожаротушения составит 1080 л.
