Турбинный осевой дозатор (турбодозатор)

Подробности

Просмотров: 83

Турбодозатор (ТДЗ) – представляет собой устройство, устанавливаемое на водяной магистрали, для обеспечения автоматического дозирования пенообразователя из ёмкости в поток воды.

При прохождении потока воды через турбодозатор осуществляется вращение турбины. Вращательное движение турбины передается на ось, которая приводит в действие объёмный насос, входящий в состав конструкции изделия. Объёмный насос осуществляет забор пенообразователя из системы хранения и дозирования и обеспечивает автоматическую подачу пенообразователя в магистраль под давлением выше, чем давление воды, обеспечивая требуемую концентрацию раствора.

Дозатор турбинный осевой предназначен для точного смешивания концентрата пенообразователя для систем пожаротушения с пресной или морской водой в пропорциях 3% и 6%. Область применения турбинного дозатора не ограничена. Рекомендовано применение на потенциально взрывопожароопасных объектах.

Турбодозатор не требует специальных процедур настройки и запуска в работу, включается самостоятельно при подаче воды. Турбодозатор не требует каких-либо систем управления, обеспечивая требуемый процент дозирования во всем диапазоне расходов подаваемой воды автоматически, и что особенно важно диапазон расходов является очень широким для каждой из моделей.

Турбинный дозатор осевой подходит для применения в большинстве систем пожаротушения, в том числе комбинированных, может использоваться как в стационарных системах, так и в мобильном исполнении, например, в пожарных машинах, на прицепах или на транспортировочной тележке.

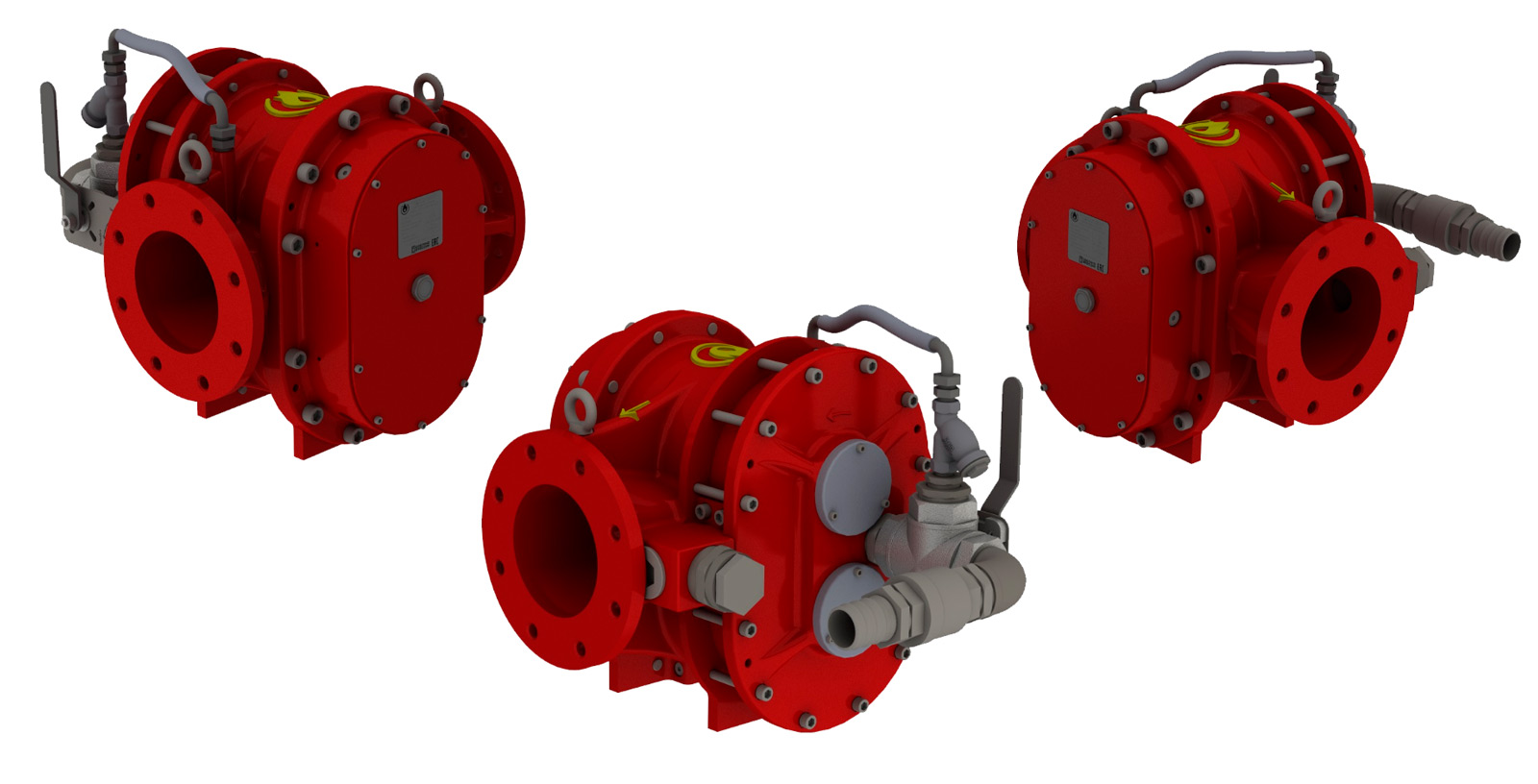

Компания «Завод Спецхимпродукт» выпускает турбодозаторы моделей: ТДЗ – 01, 02, 03, согласно ТУ 28.13.13-039-78148123-2020.

Отличительные особенности

• ТДЗ-01,02,03 являются наиболее надёжными из устройств для дозирования пенообразователя в воду, так как осуществляет дозирование в широких диапазонах расходов за счёт энергии потока воды в магистрали, без дополнительных источников энергии;
• материалы, из которых изготавливаются дозаторы ТДЗ-01,02,03, не подвергаются сказывающемуся на работоспособности изделия негативному влиянию воды (в том числе жёсткой и морской) и примесей, водных растворов пенообразователя и различных видов пенообразователя;
• применение турбодозатора позволяет значительно упростить систему дозирования (отсутствует необходимость установки насосной группы подачи пенообразователя и дополнительных клапанов), сократить трудоёмкость и стоимость работ при эксплуатации;
• возможность проверки работоспособности турбодозатора (функция циркуляции пенообразователя из ёмкости и обратно в ёмкость);
• практически отсутствует необходимость технического обслуживания дозатора ТДЗ-01,02,03 благодаря его простой и прочной конструкции.

Дозатор турбинный состоит из следующих основных элементов:

• гидравлический двигатель с двумя роторами;
• шестеренный насос для подачи пенообразователя;
• коробка передач с синхронизирующими шестернями;
• линия промывки шестеренного насоса с фильтром тонкой очистки;
• линия всасывания пенообразователя;
• трехходовой кран;
• линия нагнетания пенообразователя в воду.

К основным преимуществам дозатора турбинного осевого относятся:

• точность дозирования (насос для подачи воды расположен на той же линии с двумя валами, что и водяной двигатель (турбина), и вращается с той же скоростью).
• простота в дизайне - делает его идеальной технологией дозирования для систем с переменным расходом.
• возможность промывки и испытания - на всасывающем трубопроводе линии подачи пены установлен трехходовой клапан. При обычном использовании, наличие трехходового крана,позволяет насосу пены забирать пену из соответствующего резервуара, но также его можно настроить для изоляции резервуара и обеспечить доступ воды из входного отверстия тем самым позволяя промывать или тестировать дозатор.
• легкость монтажа – данное устройство может быть установлено в любом положении в горизонтальных или вертикальных системах трубопроводов и может быть подключены к любому типу резервуара для хранения пены.
• современные технологии – для дозатора используется гибкий, устойчивый к истиранию материал лопасти, который предает агрегату уникальные характеристики износа.

Основные ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

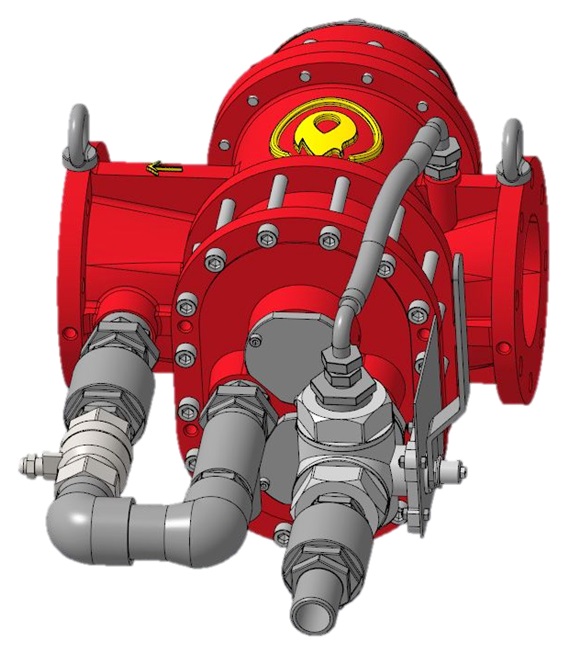

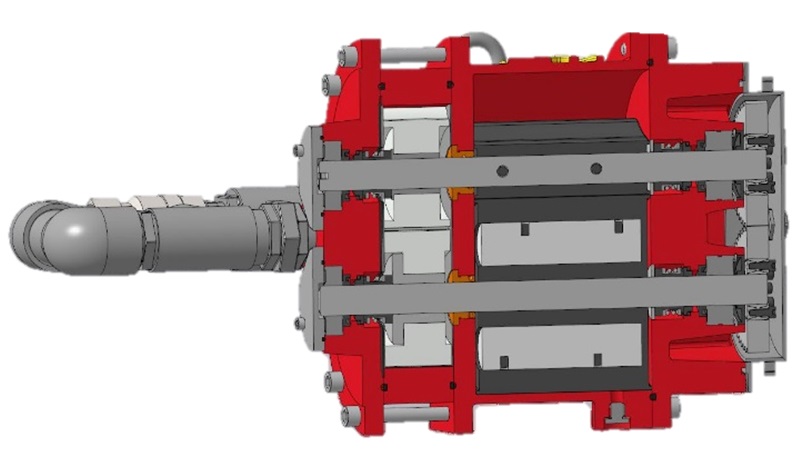

Основные элементы ТДЗ

ТДЗ состоит из следующих основных элементов:

1 – гидравлический двигатель с двумя роторами;

2 – шестеренный насос для подачи пенообразователя;

3 – коробка передач с синхронизирующими шестернями;

4 – линия промывки шестеренного насоса с фильтром тонкой очистки;

5 – линия всасывания пенообразователя;

6 – трехходовой кран;

7 – линия нагнетания пенообразователя в воду.
