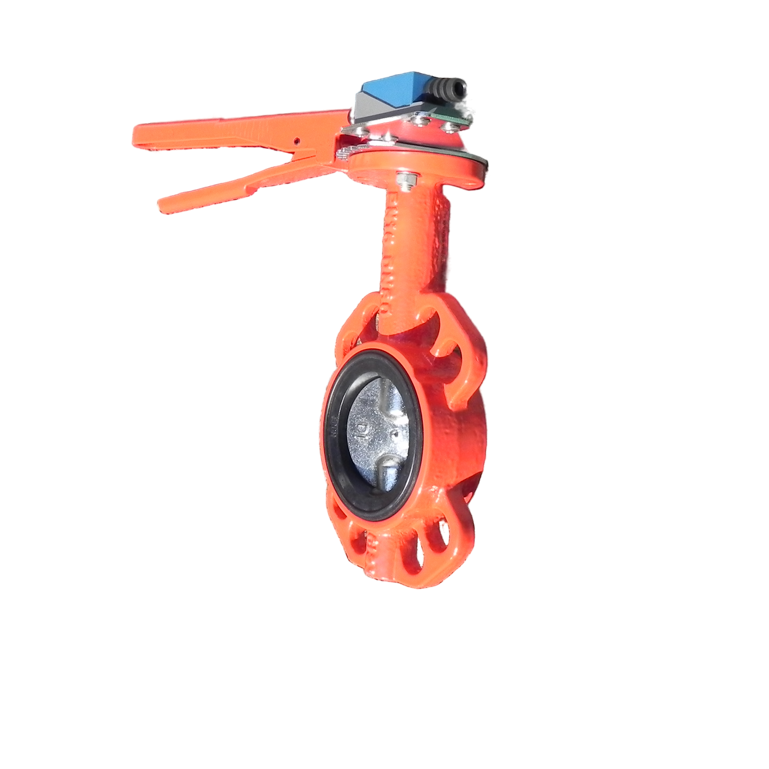

Затвор дисковый поворотный Weflo ДУ (DN) 80 межфланцевый чугунный с ручкой (ручной) с концевыми выключателями (с контролем положения) пожарный красный

Затворы дисковые поворотные Weflo ДУ ( DN ) 80 межфланцевые чугунные с ручкой (ручной) с концевыми выключателями (с контролем положения) пожарные красные модели - «2304-L-S» (условное обозначение по ГОСТ Р 51052-2002- Затвор Зт 80-300/1,6-Ф.У3.1-«2304-L-S») и модели - «2304-ТG» (условное обозначение по ГОСТ Р 51052-2002- Затвор Зт 100-280/1,6-Ф.У3.1-«2304-ТG») с концевыми выключателями (для индикации состояния клапана (открыто-закрыто) применяются в системах пожаротушения, тепло-водоснабжения, кондиционирования и вентиляции, в качестве надёжного запорно-регулирующего устройства, не требующего специального обслуживания.

Затворы Weflo ДУ (DN) 80 с ручкой с концевыми выключателями модели - «2304-L-S» поставляются производителем с ручным управлением (тип управления – рычаг), затворы модели - «2304-ТG» с механическим редуктором (тип управления маховик-руль) и являются условно полнопроходным запорным элементом с возможностью первичного регулирования. Рабочее положение задвижки на трубопроводе типа - «У».

Присоединение затвора Weflo ДУ ( DN ) 80 к трубопроводу межфланцевое.

Монтаж затворов Weflo ДУ ( DN ) 80 производится с воротниковыми фланцами (ГОСТ 12821-80).

Монтаж затворов с плоскими фланцами запрещен!

Для увеличения срока службы затворов Weflo ДУ ( DN ) 80 и уменьшения износа седлового уплотнения затворы больших диаметров рекомендуется устанавливать в горизонтальном положении штока.

В затворах Weflo ДУ ( DN ) 80 межфланцевый корпус выполнен из ковкого чугуна и окрашен  составом красного цвета.

Седловое уплотнение - EPDM (полимер этилен пропилен диен каучук) промаркировано на каждом изделии.

Также уплотнения затвора могут производиться по запросу из других полимеров.

Рабочая среда затворов Weflo ДУ ( DN ) 80 межфланцевых: воздух, вода в системах холодного и горячего водоснабжения, питьевая вода, пенообразователь.

Рабочая температура затвора дискового поворотного Weflo ДУ ( DN ) 80 - от -10 до +40 °С. МАХ рабочее гидравлическое давление затворов Weflo ДУ ( DN ) 80 - 1,6 МПа. MAX рабочее пневматическое давление затворов Weflo ДУ ( DN ) 80 - 0,6 ± 0,03 МПа/ Класс герметичности затворов Weflo ДУ ( DN ) 80 - А. Вероятность безотказной работы затворов Weflo ДУ ( DN ) 80 в дежурном режиме - не менее 0,99, за время работы - не менее 2000ч. Срок службы затворов Weflo ДУ ( DN ) 80 - не менее 10 лет.

Условное обозначение затворов Weflo ДУ ( DN ) 80 по ГОСТ Р 51052-2002 - Затвор Зт 80-300/1,6-Ф.У3.1- «2304-L-S»(«2304-ТG»), где:
- Зт - затвор;
- 80 - диаметр условный, мм;
- 1.6 - давление, максимальное рабочее МПа;
- Ф-фланцевое соединение с арматурой;
- «2304-L-S» («2304-ТG») - условное наименование (модель) по ТД.
Затвор Weflo ДУ ( DN ) 80 Зт 100/1,6-Ф.У3.1- «2304- ТG».

Перед установкой на трубопроводе затворы Weflo ДУ ( DN ) 80 необходимо подвергнуть осмотру, контролировать состояние запорного диска и манжеты.

Проверку работоспособности затвора Weflo ДУ ( DN ) 80 с ручкой с концевыми выключателями производить путем трехкратного открытия и закрытия.

Перед началом работ необходимо произвести осмотр уплотнительных поверхностей фланцев затвора (не должно быть заусенцев, раковин  и дефектов).

Чтобы не повредить седловое уплотнение, необходимо оставить место между ответными фланцами затвора Weflo ДУ ( DN ) 80.

Перед монтажом затворов дисковых поворотных Weflo ДУ ( DN ) 80 межфланцевый чугунный с ручкой необходимо проверить внутренние диаметры фланцев трубопровода.

Конструкция затвора дискового поворотного Weflo ДУ ( DN ) 80 межфланцевый чугунный с ручкой исключает необходимость применения дополнительных уплотнений по фланцам.

При монтаже не допускается использовать межфланцевые уплотнения!

Перед монтажом проверить, чтобы диск затвора Weflo ДУ ( DN ) 80 был обязательно повернут от закрытого положения на 10° - 15°. Установка затвора Weflo ДУ ( DN ) 80 при закрытом положении диска приводит к значительным напряжениям в резиновом вкладыше, что в свою очередь увеличивает крутящий момент, необходимый для открытия затвора, и уменьшает срок службы резинового вкладыша.

При установке затвора дискового поворотного Weflo ДУ ( DN ) 80 на трубопровод необходимо, чтобы магистральные фланцы были приварены без перекосов.

Для монтажа затвора дискового поворотного Weflo ДУ ( DN ) 80 необходимо использовать резьбовые шпильки ГОСТ 22042-76 или болты ГОСТ 7798-70.

Отцентрировать затвор дисковый поворотный Weflo ДУ ( DN ) 80 и закрутить шпильки с небольшим усилием.

Перевести рычаг – фиксатор в положение «OPEN» (полностью открыт).

Равномерно затянуть шпильки межфланцевого соединения до момента соприкосновения зеркала фланца с металлической частью корпуса затвора. Для монтажа затвора дискового поворотного Weflo ДУ ( DN ) 80 необходимо использовать резьбовые шпильки ГОСТ 22042-76 или болты ГОСТ 7798-70. Отцентрировать затвор дисковый поворотный Weflo ДУ ( DN ) 80 и закрутить шпильки с небольшим усилием. Перевести рычаг – фиксатор в положение «OPEN» (полностью открыт). Равномерно затянуть шпильки межфланцевого соединения до момента соприкосновения зеркала фланца с металлической частью корпуса затвора.

Рабочее положение затвора на трубопроводе типа - «У». Не рекомендуется устанавливать поворотные затворы осью вертикально, так как при этом образуется застойная зона в нижней проточной части затвора. В этой области могут скапливаться твердые частицы (песок и т.д.), что при повороте штока может привести к его заклиниванию. Это не значит, что затворы нельзя применять на горизонтальных трубопроводах: нужно устанавливать затвор осью либо горизонтально, либо под некоторым углом. В этом случае в нижней части проточной области затвора не происходит накапливания частиц, которые промываются при открытии затвора.

Затворы дисковые поворотные Weflo ДУ ( DN ) 80 не должны испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, крушение, перекосы, вибрации, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы.

Затворы дисковые поворотные ДУ ( DN ) 80 должны использоваться строго по назначению в соответствии с указанием в технической документации.

Рабочая среда затвора Weflo ДУ ( DN ) 80 не должна содержать твердых частиц.

Во время эксплуатации следует производить периодические осмотры и технические освидетельствования в сроки, установленные правилами и нормами организации, эксплуатирующей трубопровод:
- при техническом обслуживании необходимо соблюдать меры безопасности, указанные в разделе 4 паспорта;
- при осмотрах проверить: общее состояние затвора, состояние крепежных соединений, герметичность уплотнений штока;
- при техническом освидетельствовании, а также после ремонта, затворы подвергаются внутреннему осмотру и гидравлическому испытанию;
- все обнаруженные неисправности должны быть устранены.

Опломбировка затвора Weflo ДУ ( DN ) 80 осуществляется фиксированием положения маховика относительно червячного механизма.

К монтажу и обслуживанию затворов  дисковых  поворотных Weflo ДУ ( DN ) 80 допускается персонал, изучивший устройство изделия, инструкцию по эксплуатации и правила техники безопасности.

Обслуживающий персонал должен иметь индивидуальные средства защиты и соблюдать требования технической и пожарной безопасности.

На месте установки затвора дискового поворотного Weflo ДУ ( DN ) 80 должны быть предусмотрены проходы достаточные для безопасного монтажа и обслуживания.

При производстве всех видов работ должны быть предусмотрены меры, исключающие случайную подачу среды в трубопровод. В местах управления подачей среды должна быть вывешена табличка с надписью: «Не включать – работают люди».
Концевой выключатель Weflo ДУ ( DN ) 80 служит для фиксирования текущего положения наблюдаемого устройства, в соответствии с которым передает сигнал в блок управления.

Хранить затворы Weflo ДУ ( DN ) 80 следует в местах, исключающих их засорение (попадание атмосферных осадков и загрязнения), под навесом, на деревянных паллетах, во избежание прямого контакта затвора с землей.

Затворы Weflo ДУ ( DN ) 80 следует защитить от любого прямого внешнего механического воздействия, которое может вызвать повреждения оборудования. Затворы должны храниться в складских помещениях, быть защищенными попадания прямых солнечных лучей и удаленными не менее чем на 1 метр от теплоизлучающих приборов, а также не должны подвергаться воздействию масел и бензина.

Во время хранения убедитесь, что затворы Weflo ДУ ( DN ) 80 находятся в закрытом положении.

Гарантийный срок эксплуатации затворов  дисковых  поворотных Weflo ДУ ( DN ) 80 межфланцевых чугунных с ручкой (ручной) – 12 месяцев с момента продажи.

Гарантия распространяется на оборудование, установленное и используемое в соответствии с техническими характеристиками затвора Weflo ДУ ( DN ) 80, описанными в паспорте.

Производитель затворов дисковых поворотных ДУ ( DN ) 80: WEFLO VALVE CO., LTD, Китай.
