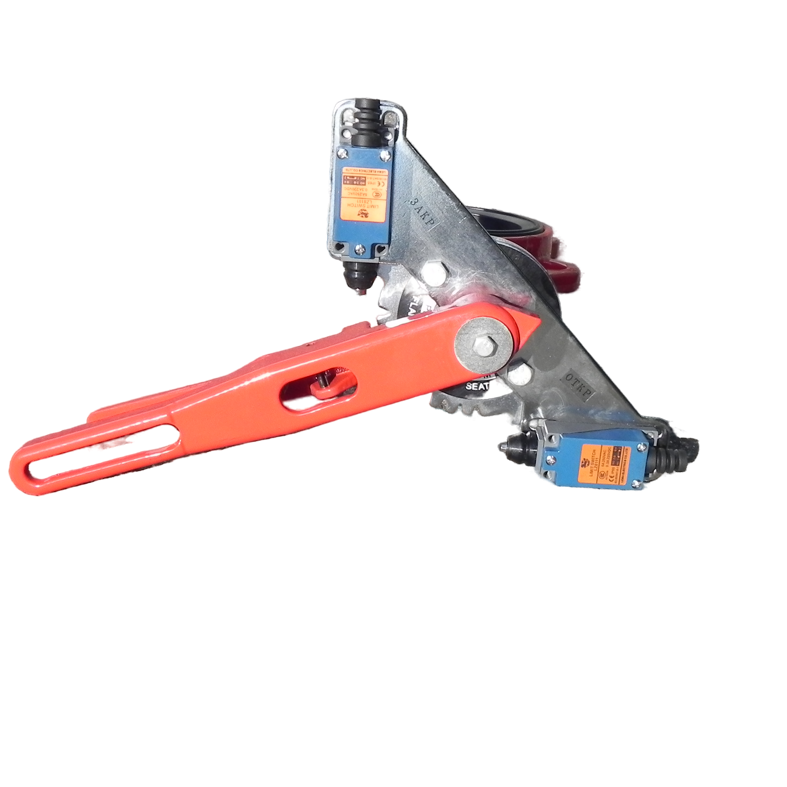

Затвор дисковый поворотный Weflo ДУ (DN) 250 межфланцевый чугунный с ручкой (ручной) с концевыми выключателями (с контролем положения) пожарный красный

Затворы дисковые поворотные weflo ДУ ( DN ) 250 межфланцевые чугунные с ручкой ( ручной ) с концевыми выключателями ( с контролем положения ) пожарные красные модели - «2304-L-S» (условное обозначение по ГОСТ Р 51052-2002- Затвор Зт 250-300/1,6-Ф.У3.1-«2304-L-S») и модели -«2304-ТG» (условное обозначение по ГОСТ Р 51052-2002- Затвор Зт 100-2250/1,6-Ф.У3.1-«2304-ТG») с концевыми выключателями (для индикации состояния клапана (открыто-закрыто) применяются в системах пожаротушения, тепло-водоснабжения, кондиционирования и вентиляции, в качестве надёжного запорно-регулирующего устройства, не требующего специального обслуживания.

Затворы weflo ДУ ( DN ) 250 с ручкой с концевыми выключателями модели - «2304-L-S» поставляются производителем с ручным управлением (тип управления – рычаг), затворы модели - «2304-ТG» с механическим редуктором (тип управления маховик-руль) и являются условно полнопроходным запорным элементом с возможностью первичного регулирования. Рабочее положение задвижки на трубопроводе типа - «У».

Присоединение затвора weflo ДУ ( DN ) 250 к трубопроводу межфланцевое.

Монтаж затворов weflo ДУ ( DN ) 250 производится с воротниковыми фланцами (ГОСТ 12821-80).

Монтаж затворов с плоскими фланцами запрещен!

Для увеличения срока службы затворов weflo ДУ ( DN ) 250 и уменьшения износа седлового уплотнения затворы больших диаметров рекомендуется устанавливать в горизонтальном положении штока.

В затворах weflo ДУ ( DN ) 250 межфланцевых корпус выполнен из ковкого чугуна и окрашен составом красного цвета.

Седловое уплотнение - EPDM (полимер этилен пропилен диен каучук) промаркировано на каждом изделии.

Также уплотнения затвора могут производиться по запросу из других полимеров.

Рабочая среда затворов weflo ДУ ( DN ) 250 межфланцевых: воздух, вода в системах холодного и горячего водоснабжения, питьевая вода, пенообразователь.

Рабочая температура затворов дисковых поворотных weflo ДУ ( DN ) 250 - от -10 до +40 °С. МАХ рабочее гидравлическое давление затворов weflo ДУ ( DN ) 250 - 1,6 МПа. MAX рабочее пневматическое давление затворов weflo ДУ ( DN ) 250 - 0,6 ± 0,03 МПа. Класс герметичности затворов weflo ДУ ( DN ) 250 - А. Вероятность безотказной работы затворов weflo ДУ ( DN ) 250 в дежурном режиме - не менее 0,99, за время работы - не менее 2000 ч. Срок службы затворов weflo ДУ ( DN ) 250 - не менее 10 лет.

Условное обозначение затворов weflo ДУ ( DN ) 250 по ГОСТ Р 51052-2002 - Затвор Зт 250-300/1,6-Ф.У3.1- «2304-L-S»(«2304-ТG»), где:

- Зт - затвор;
- 250 - диаметр условный, мм;

- Ф-фланцевое соединение с арматурой;

- «2304-L-S» («2304-ТG») - условное наименование (модель) по ТД.

Затвор weflo ДУ ( DN ) 250 Зт 100/1,6-Ф.У3.1- «2304- ТG.

Перед установкой на трубопроводе затворы weflo ДУ ( DN ) 250 необходимо подвергнуть осмотру, контролировать состояние запорного диска и манжеты.

Проверку работоспособности затвора weflo ДУ ( DN ) 250 с ручкой с концевыми выключателями производить путем трехкратного открытия и закрытия.

Перед началом работ необходимо произвести осмотр уплотнительных поверхностей фланцев затвора (не должно быть заусенцев, раковин  и дефектов).

Чтобы не повредить седловое уплотнение, необходимо оставить место между ответными фланцами затвора weflo ДУ ( DN ) 250.

Перед монтажом затворов дисковых поворотных weflo ДУ ( DN ) 250 межфланцевых чугунных с ручкой необходимо проверить внутренние диаметры фланцев трубопровода.

Конструкция затвора дискового поворотного weflo ДУ ( DN ) 250 межфланцевого чугунного с ручкой исключает необходимость применения дополнительных уплотнений по фланцам.

При монтаже не допускается использовать межфланцевые уплотнения!

Перед монтажом проверить, чтобы диск затвора weflo ДУ ( DN ) 250  был обязательно повернут от закрытого положения на 10° - 15°. Установка затвора weflo ДУ ( DN ) 250 при закрытом положении диска приводит к значительным напряжениям в резиновом вкладыше, что в свою очередь увеличивает крутящий момент, необходимый для открытия затвора, и уменьшает срок службы резинового вкладыша.

При установке затвора дискового поворотного weflo ДУ ( DN ) 250 на трубопровод необходимо, чтобы магистральные фланцы были приварены без перекосов.

Для монтажа затвора дискового поворотного weflo ДУ ( DN ) 250 необходимо использовать резьбовые шпильки ГОСТ 22042-76 или болты ГОСТ 7798-70. Отцентрировать затвор дисковый поворотный weflo ДУ ( DN ) 250 и закрутить шпильки с небольшим усилием. Перевести рычаг – фиксатор в положение «OPEN» (полностью открыт). Равномерно затянуть шпильки межфланцевого соединения до момента соприкосновения зеркала фланца с металлической частью корпуса затвора. Плавно закрыть и открыть затвор weflo ДУ ( DN ) 250. Монтаж проведён правильно, если дисковый затвор свободно открывается и закрывается.

Рабочее положение затвора на трубопроводе типа - «У». Не рекомендуется устанавливать поворотные затворы осью вертикально, так как при этом образуется застойная зона в нижней проточной части затвора. В этой области могут скапливаться твердые частицы (песок и т.д.), что при повороте штока может привести к его заклиниванию. Это не значит, что затворы нельзя применять на горизонтальных трубопроводах: нужно устанавливать затвор осью либо горизонтально, либо под некоторым углом. В этом случае в нижней части проточной области затвора не происходит накапливания частиц, которые промываются при открытии затвора.

Затворы дисковые поворотные weflo ДУ ( DN ) 250 не должны испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, крушение, перекосы, вибрации, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы.
При гидравлическом испытании трубопровода на прочность и герметичность, затворы дисковые поворотные weflo ДУ ( DN ) 250 должны находиться в полностью открытом состоянии.

Затворы дисковые поворотные ДУ ( DN ) 250 должны использоваться строго по назначению в соответствии с указанием в технической документации.

Рабочая среда затвора weflo ДУ ( DN ) 250 не должна содержать твердых частиц.

Во время эксплуатации следует производить периодические осмотры и технические освидетельствования в сроки, установленные правилами и нормами организации, эксплуатирующей трубопровод:
- при техническом обслуживании необходимо соблюдать меры безопасности, указанные в разделе 4 паспорта;
- при осмотрах проверить: общее состояние затвора, состояние крепежных соединений, герметичность уплотнений штока;
- при техническом освидетельствовании, а также после ремонта, затворы подвергаются внутреннему осмотру и гидравлическому испытанию;
- все обнаруженные неисправности должны быть устранены.

Опломбировка затвора weflo ДУ ( DN ) 250 осуществляется фиксированием положения маховика относительно червячного механизма.

К монтажу и обслуживанию затворов дисковых поворотных weflo ДУ ( DN ) 250 допускается персонал, изучивший устройство изделия, инструкцию по эксплуатации и правила техники безопасности.

Обслуживающий персонал должен иметь индивидуальные средства защиты и соблюдать требования технической и пожарной безопасности.

На месте установки затвора дискового поворотного weflo ДУ ( DN ) 250 должны быть предусмотрены проходы, достаточные для безопасного монтажа и обслуживания.

Для обеспечения безопасности категорически запрещается производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе.

При производстве всех видов работ, должны быть предусмотрены меры, исключающие случайную подачу среды в трубопровод. В местах управления подачей среды должна быть вывешена табличка с надписью: «Не включать – работают люди».

Концевой выключатель weflo ДУ ( DN ) 250 служит для фиксирования текущего положения наблюдаемого устройства, в соответствии с которым передает сигнал в блок управления.

Затворы weflo ДУ ( DN ) 250 транспортируются любым видом транспорта. При этом установка затворов на транспортные средства должна исключать возможность механических повреждений, внутренние поверхности должны быть предохранены от загрязнений. При погрузке и разгрузке строповку затворов следует производить за корпус.

Затворы weflo ДУ ( DN ) 250 следует защитить от любого прямого внешнего механического воздействия, которое может вызвать повреждения оборудования.

Затвор должен храниться в складских помещениях, быть защищенным от попадания прямых солнечных лучей и удаленным не менее чем на 1 метр от теплоизлучающих приборов, а также не должен подвергаться воздействию масел и бензина.

Во время хранения убедитесь, что затворы weflo ДУ ( DN ) 250 находятся в закрытом положении.

Гарантийный срок эксплуатации затворов дисковых поворотных weflo ДУ ( DN ) 250 межфланцевых чугунных с ручкой ( ручной ) – 12 месяцев с момента продажи.

Гарантия распространяется на оборудование, установленное и используемое в соответствии с техническими характеристиками затвора weflo ДУ ( DN ) 250, описанными в паспорте.

Производитель затворов дисковых поворотных  ДУ ( DN ) 250: WEFLO VALVE CO., LTD, Китай.
