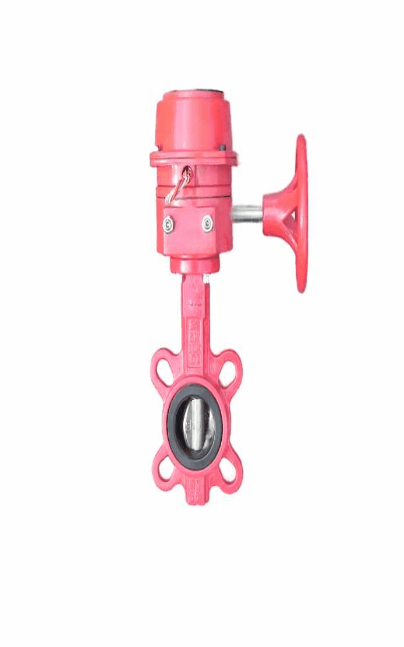

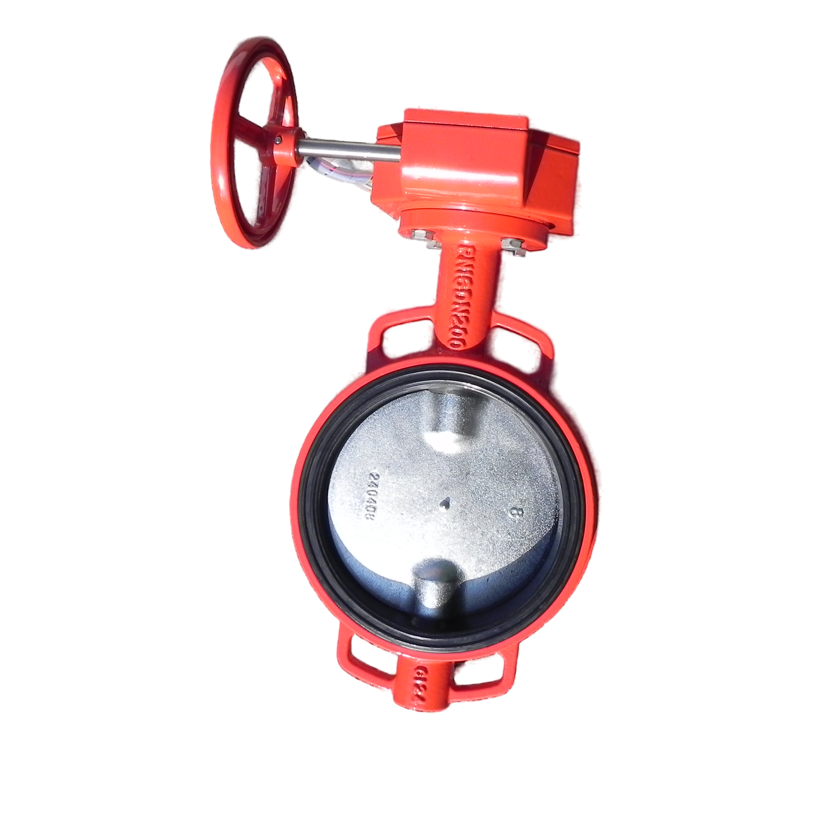

Затвор дисковый межфланцевый Weflo ДУ ( DN ) 65 ру 16 поворотный с редуктором ( штурвалом ) ручным чугунный красный с концевыми выключателями (с контролем положения)

Затвор дисковый межфланцевый weflo ДУ ( DN ) 65 ру 16 поворотный с редуктором ( штурвалом ) ручным  чугунный красный с концевыми выключателями (с контролем положения) модели - «2304-ТG» (условное обозначение по ГОСТ Р 51052-2002 - Затвор Зт 100-265/1,6-Ф.У3.1-«2304-ТG») с концевыми выключателями (для индикации положения клапана (открыто-закрыто) применяется в системах пожаротушения, тепло-водоснабжения, кондиционирования и вентиляции, в качестве запорно-регулирующего устройства, не требующего обслуживания.

Затворы дисковые с редуктором weflo ДУ ( DN ) 65 ру 16 модели - «2304-ТG» с механическим редуктором (тип управления маховик-руль) и являются условно полнопроходным запорным элементом с возможностью первичного регулирования. Рабочее положение задвижки на трубопроводе типа - «У».

Присоединение затвора дискового поворотного с редуктором weflo ДУ ( DN ) 65 ру 16 - межфланцевое.

Монтаж затворов дисковых поворотных межфланцевых с редуктором weflo ДУ ( DN ) 65 ру 16 производится с воротниковыми фланцами (ГОСТ 12821-80).

Монтаж затворов дисковых фланцевых с редуктором weflo  ДУ ( DN ) 65 ру 16 с плоскими фланцами запрещен!

Для увеличения срока службы дисковых поворотных затворов фланцевых с редуктором weflo ДУ ( DN ) 65 ру 16, а также уменьшения износа седлового уплотнения затворы больших диаметров рекомендуется устанавливать в горизонтальном положении штока.

В затворах  дисковых с ручным редуктором weflo  ДУ ( DN ) 65 ру 16 корпус выполнен из ковкого чугуна и окрашен  покрытием  красного цвета.

Седловое уплотнение затвора  дискового с редуктором weflo ДУ ( DN ) 65 ру 16 - EPDM (полимер этилен пропилен диен каучук) промаркировано на каждом изделии.

Уплотнения затвора дискового поворотного с редуктором weflo  ДУ ( DN ) 65 ру 16  могут производиться по запросу из других полимеров.

Рабочая среда затворов дисковых межфланцевых с редуктором weflo ДУ ( DN ) 65 ру 16: вода в системах холодного и горячего водоснабжения, воздух, питьевая вода, пенообразователь.

Рабочая температура затворов дисковых с редуктором - от -10 до +40 °С. МАХ рабочее гидравлическое давление затворов дисковыъх с редуктором - 1,6 МПа. MAX рабочее пневматическое давление затворов weflo ДУ ( DN ) 65 - 0,6 ± 0,03 МПа. Класс герметичности затворов weflo ДУ ( DN ) 65 - А. Вероятность безотказной работы затворов дисковых поворотных межфланцевых с редуктором weflo ДУ ( DN ) 65 ру 16 в дежурном режиме - не менее 2000 ч. Срок службы затворов дисковых поворотных межфланцевых с редуктором weflo ДУ ( DN ) 65 ру 16 - не менее 10 лет.

Условное обозначение затворов дисковых поворотных межфланцевых с редуктором weflo ДУ ( DN ) 65 ру 16 по ГОСТ Р 51052-2002  - Затвор Зт 65-300/1,6-Ф.У3.1- «2304-L-S»(«2304-ТG»), где:

- Зт - затвор;

- 65 - диаметр условный, мм;

- 1.6- давление, максимальное рабочее МПа;

- Ф-фланцевое соединение с арматурой;

Затвор  дисковый поворотный межфланцевый с редуктором  weflo ДУ ( DN ) 65 ру 16 Зт 100/1,6-Ф.У3.1- «2304- ТG».

Перед установкой на трубопроводе затворы дисковые поворотные межфланцевые с редуктором weflo ДУ ( DN ) 65 ру 16 необходимо подвергнуть осмотру, контролировать состояние запорного диска и манжеты.

Проверку работоспособности затвора  дискового с редуктором weflo ДУ ( DN ) 65  ру 16 производить путем трехкратного открытия и закрытия.

Перед началом работ необходимо произвести осмотр уплотнительных поверхностей фланцев затвора дискового с редуктором weflo ДУ ( DN ) 65 ру 16 (не должно быть заусенцев, раковин  и дефектов).

Чтобы не повредить седловое уплотнение, необходимо оставить место между ответными фланцами затвора дискового с редуктором weflo ДУ ( DN ) 65 ру 16.

Перед монтажом затворов дисковых с редуктором weflo ДУ ( DN ) 65 ру 16 необходимо проверить внутренние диаметры фланцев трубопровода.

Конструкция затвора дискового с редуктором weflo ДУ ( DN ) 65 ру 16 межфланцевый чугунный с ручкой исключает необходимость применения дополнительных уплотнений по фланцам.

При монтаже не допускается использовать межфланцевые уплотнения!

Перед монтажом проверить, чтобы диск затвора с редуктором weflo ДУ ( DN ) 65 ру 16 был обязательно повернут от закрытого положения на 10° - 15°. Установка затвора с редуктором weflo ДУ ( DN ) 65 при закрытом положении диска приводит к значительным напряжениям в резиновом вкладыше, что в свою очередь увеличивает крутящий момент, необходимый для открытия затвора, и уменьшает срок службы резинового вкладыша.

При установке затвора дискового с редуктором weflo ДУ ( DN ) 65 на трубопровод необходимо, чтобы магистральные фланцы были приварены без перекосов.

Для монтажа затвора дискового с редуктором  weflo ДУ ( DN ) 100 необходимо использовать резьбовые шпильки ГОСТ 22042-76 или болты ГОСТ 7798-70. Отцентрировать затвор дисковый поворотный с редуктором  weflo ДУ ( DN ) 65 и закрутить шпильки с небольшим усилием. Равномерно затянуть шпильки межфланцевого соединения до момента соприкосновения зеркала фланца с металлической частью корпуса затвора с редуктором. Плавно закрыть и открыть затвор с редуктором weflo ДУ ( DN ) 65. Монтаж проведён правильно, если дисковый затвор с редуктором свободно открывается и закрывается.

Рабочее положение затвора  с редуктором  на трубопроводе типа- «У». Не рекомендуется устанавливать поворотные затворы   с редуктором осью вертикально, так как при этом образуется застойная зона в нижней проточной части затвора. В этой области могут скапливаться твердые частицы (песок и т.д.), что при повороте штока может привести к его заклиниванию. Это не значит, что затворы  с редуктором  нельзя применять на горизонтальных трубопроводах: нужно устанавливать затвор осью либо горизонтально, либо под некоторым углом. В этом случае в нижней части проточной области затвора  с редуктором  не происходит накапливания частиц, которые промываются при открытии затвора.

Затворы дисковый  поворотный  с редуктором weflo ДУ ( DN ) 65  не должны испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, крушение, перекосы, вибрации, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы.

При гидравлическом испытании трубопровода на прочность и герметичность, затворы дисковый  поворотный  с редуктором  weflo ДУ ( DN ) 65  должны находиться в полностью открытом состоянии.

Затворы дисковые  поворотные с редуктором  ДУ ( DN ) 65 должны использоваться строго по назначению в соответствии с указанием в технической документации.

Рабочая среда  затвора  с редуктором  weflo ДУ ( DN ) 65 не должна содержать твердых частиц.

Во время эксплуатации следует производить периодические осмотры и технические освидетельствования в сроки, установленные правилами и нормами организации, эксплуатирующей трубопровод:

- при техническом обслуживании необходимо соблюдать меры безопасности, указанные в разделе 4 паспорта;

- при осмотрах проверить: общее состояние затвора с редуктором, состояние крепежных соединений, герметичность уплотнений штока;

- при техническом освидетельствовании, а также после ремонта, затворы подвергаются внутреннему осмотру и гидравлическому испытанию;

- все обнаруженные неисправности должны быть устранены.

Опломбировка затвора с редуктором weflo ДУ ( DN ) 65 осуществляется фиксированием положения маховика относительно червячного механизма.

К монтажу и обслуживанию затворов  дисковых поворотных с редуктором weflo ДУ ( DN ) 65 допускается персонал, изучивший устройство изделия, инструкцию по эксплуатации и правила техники безопасности.

Обслуживающий персонал должен иметь индивидуальные средства защиты и соблюдать требования технической и пожарной безопасности.

На месте установки затвора дискового с редуктором поворотным weflo ДУ ( DN ) 65 должны быть предусмотрены проходы, достаточные для безопасного монтажа и обслуживания.

Для обеспечения безопасности категорически запрещается производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе.

При производстве всех видов работ, должны быть предусмотрены меры, исключающие случайную подачу среды в трубопровод. В местах управления подачей среды должна быть вывешена табличка с надписью: «Не включать – работают люди».

Концевой выключатель редуктора weflo ДУ ( DN ) 65 служит для фиксирования текущего положения наблюдаемого устройства, в соответствии с которым передает сигнал в блок управления.

Затворы с редуктором поворотным weflo ДУ ( DN ) 65 транспортируются любым видом транспорта. При этом установка затворов с редуктором на транспортные средства должна исключать возможность механических повреждений, внутренние поверхности должны быть предохранены от загрязнений. При погрузке и разгрузке строповку затворов следует производить за корпус.

Хранить затворы с редуктором  weflo ДУ ( DN ) 65 следует в местах, исключающих их засорение (попадание атмосферных осадков и загрязнения), под навесом, на деревянных паллетах, во избежание прямого контакта затвора с землей.

Затворы с редуктором weflo ДУ ( DN ) 65 следует защитить от любого прямого внешнего механического воздействия, которое может вызвать повреждения оборудования. Затвор должен храниться в складских помещениях, быть защищенным от попадания прямых солнечных лучей и удаленным не менее чем на 1 метр от теплоизлучающих приборов, а также не должен подвергаться воздействию масел и бензина.

Во время хранения убедитесь, что затворы с редуктором weflo ДУ ( DN ) 65 находятся в закрытом положении.

Гарантийный срок эксплуатации затворов дисковых с редуктором поворотным weflo ДУ ( DN ) 65  межфланцевым чугунный с ручкой ( ручной ) – 12 месяцев с момента продажи.

Гарантия распространяется на оборудование, установленное и используемое в соответствии с техническими характеристиками затвора  с редуктором  weflo ДУ ( DN ) 65, описанными в паспорте.

Производитель затворов дисковых с редуктором ДУ ( DN ) 65: WEFLO VALVE CO., LTD, Китай.
