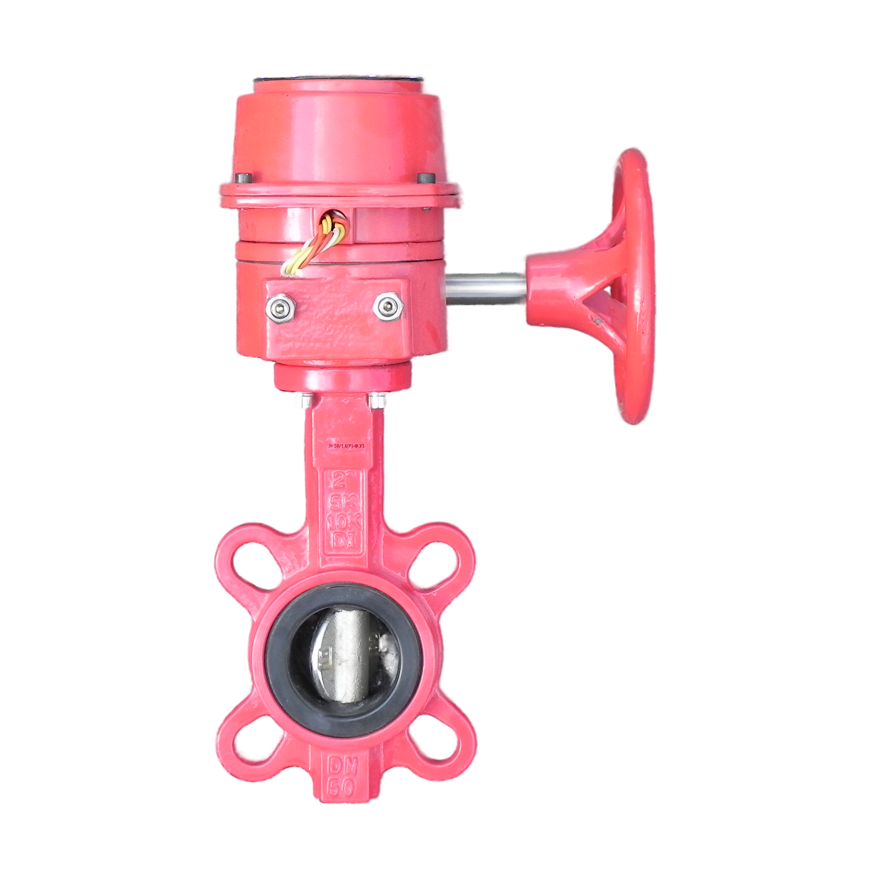

Затвор дисковый межфланцевый Weflo ДУ (DN) 200 ру 16 поворотный c редуктором (штурвалом) ручным чугунный красный с концевыми выключателями (с контролем положения)

Затвор дисковый межфланцевый weflo ДУ ( DN ) 200 ру 16 поворотный с редуктором (штурвалом) ручным чугунный красный с концевыми выключателями (с контролем положения) модели - «2304-ТG» (условное обозначение по ГОСТ Р 51052-2002- Затвор Зт 100-2200/1,6-Ф.У3.1-«2304-ТG») с концевым выключателями (для индикации положения клапана (открыто-закрыто) применяются в системах пожаротушения, тепло-водоснабжения, кондиционирования и вентиляции, в качестве запорно-регулирующего устройства, не требующего обслуживания.

Затвор дисковый с редуктором weflo ДУ ( DN ) 200 ру 16 модели - «2304-ТG» с механическим редуктором (тип управления маховик-руль) и являются условно полнопроходным запорным элементом с возможностью первичного регулирования. Рабочее положение задвижки на трубопроводе типа - «У».

Присоединение затвора дискового поворотного с редуктором weflo ДУ ( DN ) 200 ру 16 - межфланцевое.

Монтаж затворов дисковых поворотных межфланцевых с редуктором weflo ДУ ( DN ) 200 ру 16 производится с воротниковыми фланцами (ГОСТ 12821-80).

Монтаж затворов дисковый фланцевых с редуктором weflo  ДУ ( DN ) 200 ру 16 с плоскими фланцами запрещен!

Для увеличения срока службы дисковых поворотных затворов фланцевых с редуктором weflo ДУ ( DN ) 200 ру 16, а также уменьшения износа седлового уплотнения затворы больших диаметров рекомендуется устанавливать в горизонтальном положении штока.

В затворах  дисковых с ручным редуктором  weflo  ДУ ( DN ) 200 ру 16 корпус выполнен из ковкого чугуна и окрашен  покрытием  красного цвета.

Седловое уплотнение затвора  дискового с редуктором weflo ДУ ( DN ) 200 ру 16 -

EPDM (полимер этилен пропилен диен каучук) промаркировано на каждом изделии.

Уплотнения затвора дискового поворотного с редуктором weflo ДУ ( DN ) 200  ру 16 могут производиться по запросу из других полимеров.

Рабочая среда затворов дисковых межфланцевых с редуктором weflo ДУ ( DN ) 200 ру 16: вода в системах холодного и горячего водоснабжения, воздух, питьевая вода,  пенообразователь.

Рабочая температура затворов дисковых с редуктором - от -10 до +40 °С. МАХ рабочее гидравлическое давление затворов дисковых с редуктором -1,6 МПа. MAX рабочее пневматическое давление затворов weflo ДУ ( DN ) 200 - 0,6 ± 0,03 МПа. Класс герметичности затворов weflo ДУ ( DN ) 200 - А. Вероятность безотказной работы затворов дисковых поворотных межфланцевых с редуктором weflo ДУ ( DN ) 200 ру 16 в дежурном режиме - не менее 2000 ч. Срок службы затворов дисковых поворотных межфланцевых с редуктором weflo ДУ ( DN ) 200 ру 16 - не менее 10 лет.

Условное обозначение затворов дисковых поворотных межфланцевых с редуктором weflo ДУ ( DN ) 200 ру 16 по ГОСТ Р 51052-2002 - Затвор Зт 200-300/1,6-Ф.У3.1- «2304-L-S»(«2304-ТG»), где:

- Зт - затвор;

- 200 - диаметр условный, мм;

- 1.6 - давление, максимальное рабочее МПа;

- Ф-фланцевое соединение с арматурой;

- «2304-ТG» - условное наименование (модель) по ТД.

Затвор дисковый поворотный межфланцевый с редуктором weflo ДУ ( DN ) 200 ру 16 Зт 100/1,6-Ф.У3.1- «2304- ТG».

Перед установкой на трубопроводе затворы дисковые поворотные межфланцевые с редуктором weflo ДУ ( DN ) 200 ру 16 необходимо подвергнуть осмотру, контролировать  состояние запорного диска и манжеты.

Проверку работоспособности затвора дискового с редуктором weflo ДУ ( DN ) 200 ру 16 производить путем трехкратного открытия и закрытия.

Перед началом работ необходимо произвести осмотр уплотнительных поверхностей фланцев затвора дискового с редуктором weflo ДУ ( DN ) 200 ру 16 (не должно быть заусенцев, раковин и дефектов).

Чтобы не повредить седловое уплотнение. необходимо оставить место между ответными фланцами затвора дискового с редуктором weflo ДУ ( DN ) 200 ру 16.

Перед монтажом затворов дисковых с редуктором weflo ДУ ( DN ) 200 ру 16  необходимо проверить внутренние диаметры фланцев трубопровода.

Конструкция затвора дискового с редуктором weflo ДУ ( DN ) 200 ру 16 межфланцевого чугунного с ручкой исключает необходимость применения дополнительных уплотнений по фланцам.

При монтаже не допускается использовать межфланцевые уплотнения!

Перед монтажом проверить, чтобы диск затвора с редуктором weflo ДУ ( DN ) 200 ру 16 был обязательно повернут от закрытого положения на 10° - 15°. Установка затвора с редуктором weflo ДУ ( DN ) 200 при закрытом положении диска приводит к значительным напряжениям в резиновом вкладыше, что в свою очередь увеличивает крутящий момент, необходимый для открытия затвора, и уменьшает срок службы резинового вкладыша.

При установке затвора дискового с редуктором weflo ДУ ( DN ) 200 на трубопровод необходимо, чтобы магистральные фланцы были приварены без перекосов.

Для монтажа затвора дискового с редуктором weflo ДУ ( DN ) 200 необходимо использовать резьбовые шпильки ГОСТ 22042-76 или болты ГОСТ 7798-70. Отцентрировать затвор дисковый поворотный с редуктором weflo ДУ ( DN ) 200 и закрутить шпильки с небольшим усилием. Равномерно затянуть шпильки межфланцевого соединения до момента соприкосновения зеркала фланца с металлической частью корпуса затвора с редуктором. Плавно закрыть и открыть затвор с редуктором weflo ДУ ( DN ) 200. Монтаж проведён правильно, если дисковый затвор с редуктором  свободно открывается и закрывается.

Рабочее положение затвора с редуктором на трубопроводе типа - «У». Не рекомендуется устанавливать поворотные затворы с редуктором осью вертикально, так как при этом образуется застойная зона в нижней проточной части затвора. В этой области могут скапливаться твердые частицы (песок и т.д.), что при повороте штока может привести к его заклиниванию. Это не значит, что затворы с редуктором  нельзя применять на горизонтальных трубопроводах: нужно устанавливать затвор осью либо горизонтально, либо под некоторым углом. В этом случае в нижней части проточной области затвора с редуктором не происходит накапливания частиц, которые промываются при открытии затвора.

Затворы дисковые поворотные с редуктором weflo ДУ ( DN ) 200 не должны испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, крушение, перекосы, вибрации, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы.

При гидравлическом испытании трубопровода на прочность и герметичность, затворы дисковые поворотные с редуктором weflo ДУ ( DN ) 200  должны находиться в полностью открытом состоянии.

Затворы дисковые поворотные с редуктором ДУ ( DN ) 200 должны использоваться строго по назначению в соответствии с указанием в технической документации.

Рабочая среда затвора с редуктором weflo ДУ ( DN ) 200 не должна содержать твердых частиц.

Во время эксплуатации следует производить периодические осмотры и технические освидетельствования в сроки, установленные правилами и нормами организации эксплуатирующей трубопровод:

- при техническом обслуживании необходимо соблюдать меры безопасности, указанные в разделе 4 паспорта;

- при осмотрах проверить: общее состояние затвора  с редуктором , состояние крепежных соединений, герметичность уплотнений штока;

- при техническом освидетельствовании, а также после ремонта, затворы подвергаются внутреннему осмотру и гидравлическому испытанию;

- все обнаруженные неисправности должны быть устранены.

Опломбировка затвора с редуктором weflo ДУ ( DN ) 200 осуществляется фиксированием положения маховика относительно червячного механизма.

К монтажу и обслуживанию затворов дисковых поворотных с редуктором weflo ДУ ( DN ) 200 допускается персонал, изучивший устройство изделия, инструкцию по эксплуатации и правила техники безопасности.

Обслуживающий персонал должен иметь индивидуальные средства защиты и соблюдать требования технической и пожарной безопасности.

На месте установки затвора дискового с редуктором поворотным weflo ДУ ( DN ) 200 должны быть предусмотрены проходы, достаточные для безопасного монтажа и обслуживания.

Для обеспечения безопасности категорически запрещается производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе.

При производстве всех видов работ, должны быть предусмотрены меры, исключающие случайную подачу среды в трубопровод. В местах управления подачей среды должна быть вывешена табличка с надписью: «Не включать – работают люди».

Концевой выключатель редуктора weflo ДУ ( DN ) 200 служит для фиксирования текущего положения наблюдаемого устройства, в соответствии с которым передает сигнал в блок управления.

Затворы с редуктором поворотным weflo ДУ ( DN ) 200 транспортируются любым видом транспорта. При этом установка затворов с редуктором на транспортные средства должна исключать возможность механических повреждений, внутренние поверхности должны быть предохранены от загрязнений. При погрузке и разгрузке строповку затворов следует производить за корпус.

Хранить затворы с редуктором weflo ДУ ( DN ) 200 следует в местах, исключающих их засорение (попадание атмосферных осадков и загрязнения), под навесом, на деревянных паллетах, во избежание прямого контакта затвора с землей.

Затворы с редуктором weflo ДУ ( DN ) 200 следует защитить от любого прямого внешнего механического воздействия, которое может вызвать повреждения оборудования. Затвор должен храниться в складских помещениях, быть защищенным от попадания прямых солнечных лучей и удаленным не менее чем на 1 метр от теплоизлучающих приборов, а также не должен подвергаться воздействию масел и бензина.

Во время хранения убедитесь, что затворы с редуктором weflo ДУ ( DN ) 200 находятся в закрытом положении.

Гарантийный срок эксплуатации затворов дисковых с редуктором поворотным weflo ДУ ( DN ) 200 межфланцевый чугунный с ручкой ( ручной ) – 12 месяцев с момента продажи.

Гарантия распространяется на оборудование, установленное и используемое в соответствии с техническими характеристиками затвора с редуктором  weflo ДУ ( DN ) 200, описанными в паспорте.

Производитель затворов дисковых с редуктором ДУ ( DN ) 200: WEFLO VALVE CO., LTD, Китай.
