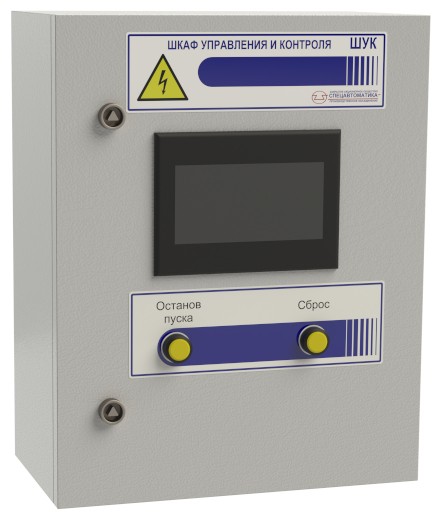

Шкаф управления/контроля (ШУК) насосами автоматикой модульной пожарной насосной установки СПЕЦАВТОМАТИКА

Основное назначение шкафа управления – управление автоматикой модульной пожарной насосной установки.

Шкаф управления/контроля насосами автоматикой модульной пожарной насосной установки (далее по тексту ШУК) не предназначен для использования лицами, не прошедшими инструктаж по технике безопасности.

В реализованном  алгоритме работы шкафа управления насосами реализовано выполнение следующих задач:

• контроль и управление шкафом управления насосом ШУН по интерфейсу RS-485;
• контроль и приём сигналов «ПУСК» от сигнализаторов давления, сигнализаторов потока жидкости и других устройств, инициирующих запуск с помощью «сухих» контактов;
• контроль положения дисковых затворов;
• контроль датчиков давления;
• контроль наличия связи между шкафами;
• контроль целостности линий связи с датчиками;
• контроль наличия ОТВ на вводах модульной пожарной насосной установки;
• передача информации о состоянии элементов насосной станции пожаротушения на шкаф сигнализации ШУС по интерфейсу RS-485 ± 5В, максимальная длина 1200м, рекомендуемый тип кабеля КИПЭВнг(А)-LS 2x2x0,6;
• контроль и управление шкафом управления электрозадвижками ШУЗ по интерфейсу RS-485 ± 5В, максимальная длина 1200м, рекомендуемый тип кабеля КИПЭВнг(А)-LS 2x2x0,6;
• контроль шкафа управления дренажным насосом ШУДН.

Шкаф ШУК изготавливается в нескольких модификациях, обозначение: "ШУК X-IP54 XX БСК» ТУ 26.30.50-174-00226827-2020"

Шкаф управления/контроля насосами по защищенности от воздействия окружающей среды предназначен для эксплуатации в следующих условиях: диапазон температуры окружающего воздуха от минус 10 °С до плюс 40 °С;  верхний предел относительной влажности воздуха – 93 % при температуре плюс 40 °С.

Работоспособность шкафа управления/контроля насосами сохраняется при воздействии электромагнитных помех со степенью жесткости не ниже 2 по ГОСТ Р 53325-2012.
Уровень излучаемых помех соответствует нормам, установленным на оборудование информационных технологий класса Б, согласно разд.6 ГОСТ Р 51318.22- 99 и приложению Б ГОСТ Р 53325-2012.
Шкаф управления насосами (ШУК) рассчитан на круглосуточную непрерывную работу.
Шкаф управления насосами (ШУК) не предназначен для работы в агрессивных средах и в качестве взрывозащищенного оборудования.
Эксплуатацию шкафа управления насосами (ШУК) производить в соответствии с требованиями руководства по эксплуатации.
Шкаф управления насосами (ШУК) является компонентом прибора управления пожарного «БСК».
Потребляемая мощность шкафа управления насосами (ШУК) в режиме ожидания не более 40 Вт.
Напряжение питания шкафа управления насосами (ШУК) переменного тока 220В частотой 50 Гц.
