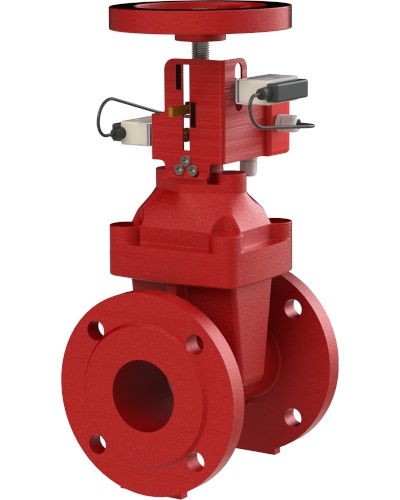

Задвижка клиновая DN / ДУ 250 предназначена для использования как запорное устройство в системах технического водоснабжения и установках пожаротушения (в том числе воздушных трубопроводах).  Она оборудована устройством контроля положения запорной арматуры УКПЗА V4 (ДАЭ 100.484.000) и может располагаться на трубопроводе, как в горизонтальном, так и в вертикальном положении (универсальное). Задвижка чугунная клиновая DN / ДУ 250 соответствует климатическому исполнению У, категории размещения 3.1 по ГОСТ 15150-69.

Технические характеристики задвижки клиновой ручной ДУ 250:

• рабочее гидравлическое давление, задвижки клиновой чугунной фланцевой DN / ДУ 250: 0-1,6 МПа;
• рабочее пневматическое давление, задвижки клиновой DN / ДУ 250 - 0-0,6 МПа;
• класс герметичности по ГОСТ 9544-2015 задвижки клиновой ручной DN / ДУ 250 - А;
• номинальный диаметр, задвижки клиновой DN / ДУ 250: 250 мм.;
• минимальный диаметр прохода: 248 мм.;
• масса: не более 88 кг.;
• рабочая среда задвижки клиновой чугунной фланцевой ДУ 250: вода, воздух;
• температура рабочей среды, задвижки клиновой ДУ 250: -15...+45 ºС;
• вид привода задвижки клиновой ДУ 250: ручной;
• назначенный срок службы, задвижки клиновой фланцевой DN / ДУ 250: 10 лет.

Примеры условного обозначения задвижки с номинальным диаметром DN 250: Зд 250/1,6(Р)-Ф.У3.1-«Клин-250»

Угол наклона задвижки клиновой ду 250 должен быть в диапазоне 0-180° по отношению к горизонту.

Установка и монтаж задвижки клиновой ручной ДУ 250 производится между фланцами по ГОСТ 33259-2015. Фланцы должны располагаться параллельно по отношению друг к другу, на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними задвижки, с учетом возможности установки уплотнения между фланцами. Затяжка болтов на фланцевых соединениях задвижки клиновой ду 250 должна быть равномерной по всему диаметру.

Техническое обслуживание задвижки клиновой dn 250 является мерой поддержания работоспособности задвижки, предупреждения поломок и неисправностей, а также повышения надежности работы, повышения безотказности и увеличения срока службы.

Во время эксплуатации задвижки клиновой чугунной фланцевой ду 250 следует производить периодические осмотры (регламентные работы) в сроки, установленные графиком в зависимости от режима работы системы, но не реже одного раза в шесть месяцев.

По мере необходимости рекомендуется восстанавливать нарушенное лакокрасочное защитное покрытие задвижки клиновой dn 250.

Транспортирование задвижки клиновой ду 250 комплектующего оборудования в упаковке следует проводить в крытых транспортных средствах любого вида в соответствии с правилами, действующими на данном виде транспорта. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям 6 по ГОСТ 15150-69 с нижним предельным значением температуры минус 50 °C, в части воздействия механических факторов – условиям С по ГОСТ 23170-78. При погрузке и выгрузке задвижка клиновая чугунная фланцевая ду 250 следует избегать ударов и других неосторожных механических воздействий на тару.

После транспортирования задвижки клиновой ду 250 при отрицательных температурах воздуха, перед включением он должен быть выдержан в течение не менее 6 часов в помещении с нормальными климатическими условиями. До монтажа на защищаемом объекте задвижка клиновая должна находиться в помещении или под навесом, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (например, палатки, металлические хранилища без теплоизоляции), расположенные в макроклиматических районах с умеренным и холодным климатом в атмосфере любых типов, что соответствует условиям 5 по ГОСТ 15150-69 в части воздействия климатических факторов внешней среды.

Гарантийный срок эксплуатации задвижки чугунной клиновой ду 250 составляет 3 года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки потребителю при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Гарантийное обслуживание клиновой задвижки не производится в следующих случаях - нарушение требований, изложенных в настоящем руководстве; если нормальная работа оборудования может быть восстановлена его надлежащей настройкой и регулировкой, очисткой от грязи, проведением технического обслуживания изделия.

При отказе в работе или неисправности задвижку клиновую ручную в период гарантийного срока и необходимости отправки изделия предприятию-изготовителю, потребителем должен быть составлен акт о предъявлении рекламации.

Указания по утилизации: задвижка клиновая ду 250 не представляет опасности для окружающей среды и здоровья людей после окончания срока службы, не содержит драгоценных металлов, не выделяет вредных веществ в процессе эксплуатации и хранения. По истечении срока службы изделие подлежит утилизации на общепринятых основаниях. Других специальных мер при утилизации не требуется.

Поставляемые типоразмеры задвижек клиновых: 65, 80, 100, 125, 150, 200, 250.
